Randomize_Usr, режим записи на контроллере по многим причинам может не работать. Для начала, стоит проверить частоту на 24 ноге ВГ93. Частота должна быть равна 1 МГц. Штука в том, что ВГ93 работает и на удвоенной частоте, но только в режиме чтения. Кстати, существует доработка – турбо ВГ93. В режиме турбо, дисковод будет работать заметно быстрее и тише. Тут подробнее об этом:
https://zxpress.ru/article.php?id=4543
Также причиной проблем может быть глючная ВГ93, решается заменой микрухи.
Вот эту тему еще рекомендую изучить:
http://zx-pk.ru/threads/15046-podklyuchenie-3-5-floppy-k-pentagonu.html
Контроллер все-таки рассчитан на дисководы 5.25, а у них есть некоторые отличия от 3.5 дисководов, в частности присутствует съёмная резисторная сборка на входе – вынимается при установке дисковода вторым (B), третьим (C), четвертым (D):
http://zx-pk.ru/threads/15046-podklyuchenie-3-5-floppy-k-pentagonu.html?p=357839&viewfull=1#post357839
Что касается проблем с цветностью. Тут видимо что-то с сигналом BRIGHT. Вот недавно один товарищ подобную проблему решил так: "в цепях R+D1, R+D2, R+D3 понадобилось большее сопротивление. Брайт черный отображался как фиолетовый".
Shram, ошибка порта конфигурации чаще всего связана с неисправностью или неверным подключением ТМ9.
156, готовый набор для сборки Ленинграда купить сейчас едва ли где-то возможно, но все необходимые компоненты в продаже есть. Полистайте эту тему, тут есть ссылки на то, где плату Ленинграда можно купить. Ну, а остальные компоненты – не дефицит.

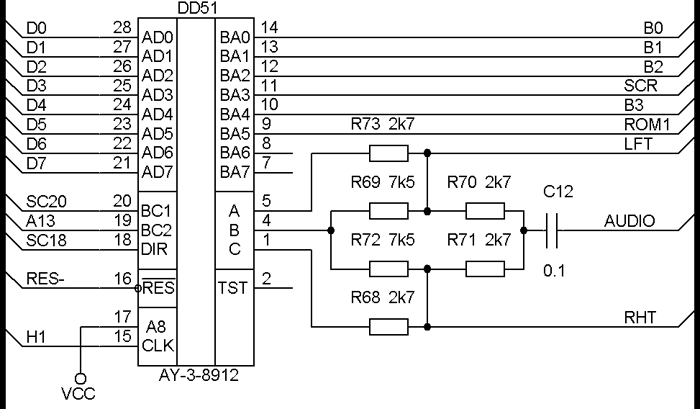

Александр, да, выход AY с биперным иногда объединяют. Вот соотв. фрагмент из схемы известного клона Scorpion (сигнал AUDIO = бипер):
Ну, а периферию все-таки лучше подключать через слот разъемы, краевые разъемы. При подключении шлейфом неизбежно возникают лишние "наводки", поэтому обычно каждый сигнальный провод в шлейфе чередуют с землей. Но всё равно надежно впаянный разъем предпочтительнее шлейфа.
https://zxpress.ru/article.php?id=4543
Также причиной проблем может быть глючная ВГ93, решается заменой микрухи.
Вот эту тему еще рекомендую изучить:
http://zx-pk.ru/threads/15046-podklyuchenie-3-5-floppy-k-pentagonu.html
Контроллер все-таки рассчитан на дисководы 5.25, а у них есть некоторые отличия от 3.5 дисководов, в частности присутствует съёмная резисторная сборка на входе – вынимается при установке дисковода вторым (B), третьим (C), четвертым (D):
http://zx-pk.ru/threads/15046-podklyuchenie-3-5-floppy-k-pentagonu.html?p=357839&viewfull=1#post357839
Что касается проблем с цветностью. Тут видимо что-то с сигналом BRIGHT. Вот недавно один товарищ подобную проблему решил так: "в цепях R+D1, R+D2, R+D3 понадобилось большее сопротивление. Брайт черный отображался как фиолетовый".
Shram, ошибка порта конфигурации чаще всего связана с неисправностью или неверным подключением ТМ9.
156, готовый набор для сборки Ленинграда купить сейчас едва ли где-то возможно, но все необходимые компоненты в продаже есть. Полистайте эту тему, тут есть ссылки на то, где плату Ленинграда можно купить. Ну, а остальные компоненты – не дефицит.
Александр, да, выход AY с биперным иногда объединяют. Вот соотв. фрагмент из схемы известного клона Scorpion (сигнал AUDIO = бипер):
Ну, а периферию все-таки лучше подключать через слот разъемы, краевые разъемы. При подключении шлейфом неизбежно возникают лишние "наводки", поэтому обычно каждый сигнальный провод в шлейфе чередуют с землей. Но всё равно надежно впаянный разъем предпочтительнее шлейфа.
