Александр, смысл всех этих манипуляций с D4, получить стандартную частоту строк в 15,625 КГц. Если есть чем частоту померить, снимать показания надо с 8-го вывода D40.
Я выводы 1,9,10,15 счетчика D4 не запаивал в плату, а просто укоротил их, соединив затем проводами – 1,9,15 к земле, а вывод 10 к +5В (на 16-й ноге D4 как раз питание).
На разных схемах по-разному эти выводы заведены, т.к. просто схемы составлены под разные кварцы. На моей плате установлен кварц в 14000 КГц. Так вот, если просто соединить выводы D4, по этой схеме http://www.cxemateka.ru/v1/Other.png, но без конденсатора 200 пФ, то частота строк будет примерно 16,200 КГц, с конденсатором же выходит около 15,625 КГц, как и должно быть.

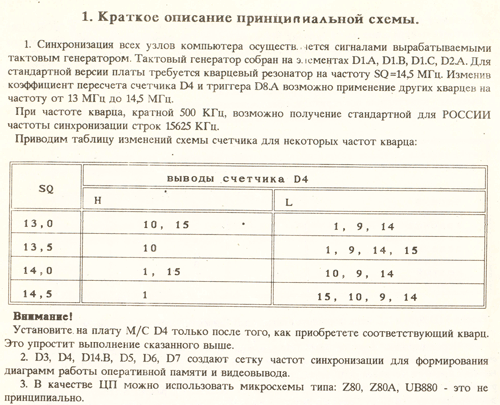

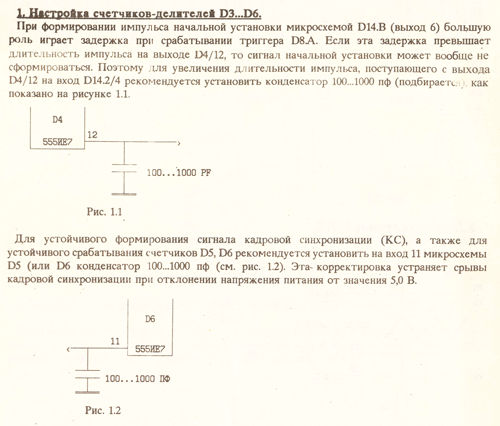

Вот ещё немного теории из книжки «Ленинград-1 наладка и ремонт»:
И вот сама книжка:
Там есть некоторые ошибки и неточности, но в целом книжка дельная. Я по ней когда-то «Ленинград» изучал ;)
Я выводы 1,9,10,15 счетчика D4 не запаивал в плату, а просто укоротил их, соединив затем проводами – 1,9,15 к земле, а вывод 10 к +5В (на 16-й ноге D4 как раз питание).
На разных схемах по-разному эти выводы заведены, т.к. просто схемы составлены под разные кварцы. На моей плате установлен кварц в 14000 КГц. Так вот, если просто соединить выводы D4, по этой схеме http://www.cxemateka.ru/v1/Other.png, но без конденсатора 200 пФ, то частота строк будет примерно 16,200 КГц, с конденсатором же выходит около 15,625 КГц, как и должно быть.
Вот ещё немного теории из книжки «Ленинград-1 наладка и ремонт»:
И вот сама книжка:
Там есть некоторые ошибки и неточности, но в целом книжка дельная. Я по ней когда-то «Ленинград» изучал ;)
